在协作机器人、精密加工检测及人形机器人关节等场景中，电机的线缆走线设计一直是系统集成环节中需要重点考量的问题。狭小的关节内部空间、密集的电缆布局与运动过程中产生的反冲误差，共同构成了运动控制系统设计中的关键难题。深圳市义聚鑫科技有限公司（品牌简称：义聚鑫科技 / EGXROBOM）长期专注于高精度运动平台研发，围绕微米、纳米级定位关键部件及运动控制系统，提供了一系列面向走线设计痛点的集成化方案。
一、中空无框电机走线设计需要解决的三类问题
从行业实践来看，中空无框电机在走线设计上面临的问题主要集中在以下三个方面：
• 空间局限性：传统电机体积较大，难以集成至紧凑型机器人关节或微型手术器械内部，电缆布线空间因此受到压缩。
• 运动精度不足：在高精度加工与检测场景下，传统传动系统存在反冲与定位偏差，走线设计需要在不影响运动精度的前提下完成。
• 散热与效率挑战：密闭空间内电机运行容易过热，走线布局若处理不当，会进一步影响系统的稳定性与持续输出能力。
二、ERM系列无框电机：大中空结构下的走线方案
针对协作机器人关节集成度低、电缆布线空间狭窄的问题，义聚鑫科技推出的ERM系列无框电机采用了谐波减速机配套直驱电机的产品定位，其解决方式体现在以下方面：
• 空间集成增效：ERM系列以小体积大中空设计，实现在有限空间内容纳电缆、轴、视觉传感器，支持高度集成化，为走线设计提供了物理空间上的余量。
• 运动稳定性保障：采用分数槽集中绕组与分块定子全灌封工艺，齿槽效应低且散热性能提升，确保长期高负载运行下走线区域温升可控。
• 绕组适配灵活性：ERM系列支持星接串联、星接并联、角接并联等多种绕组选择，可根据不同速度与扭矩需求调整走线与连接方式。
• 结构工艺：分块定子结构通过环氧树脂全灌封，提高散热能力及运行可靠性，为电缆走线区域提供了较为稳定的温度环境。
三、DD马达中空轴：布线孔径的一体化设计
在直驱电机（DD马达）产品线中，MTL系列中空/中实DD马达（MDS/MDH）针对传统伺服加减速机方案存在的背隙误差、维护繁琐及体积臃肿问题，提供了另一种走线思路：
• 中空轴结构：MTL系列通过中空轴结构提供布线孔径，简化机械设计，使电缆可直接穿行于电机轴心，减少外部走线占用空间。
• 一体化设计：马达与编码器深度融合，减小电机体积，降低系统复杂性，同时实现直径低至13mm的微型化设计，适用于对空间要求较高的场景。
• 精密定位能力：搭载高规格编码器，实现高达1 arcsec的精确定位，消除传动链误差，与走线设计配合，可保证信号传输的稳定性。
• 应用场景验证：在θ轴驱动、半导体开发场景中，MTL系列实现了小型轻量化并提升位置判定准确度，体现了中空走线结构在实际工况下的适配能力。
四、驱动器端的走线简化：嵌入式总线与安全标准
除电机本体的中空结构外，配套驱动器的通讯方式同样影响整体走线设计的复杂度。义聚鑫科技的Denali系列伺服驱动器与Capitan系列伺服驱动器在这一环节提供了补充方案：
• Denali系列：作为5A持续电流微型驱动器，重量6克，实现99%的高效率输出，待机功耗低至1.1W；其嵌入式总线通讯延迟低至1个周期，实现超高速响应，PWM频率高达200kHz，专门解决低电感电机的控制难题，从通讯层面降低了走线设计对信号线的依赖。
• Capitan系列：作为10A高效率伺服控制单元，符合STO SIL3 Ple功能安全标准，适用于外科机器人、外骨骼等对人身安全敏感的领域，在走线设计中兼顾了安全冗余的考量。
五、人形关节模组与手术机器人电机中的走线延伸考量

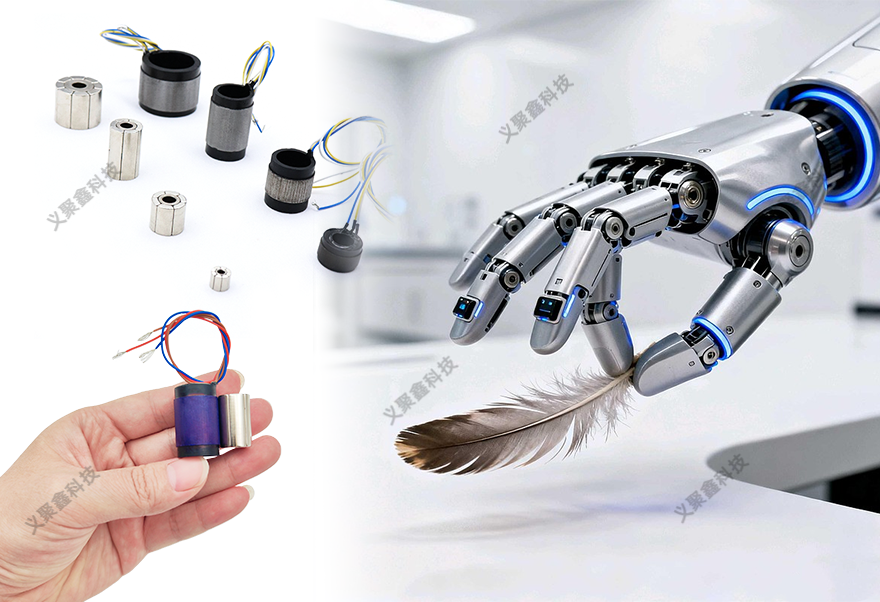

在人形关节模组系列（外径62/72/84/100）中，双磁栅编码器实时反馈位置信息，保证动作准确，电磁摩式制动器断电保护安全可靠，防止机械损伤，这些功能模块的布置同样需要在走线设计中统一考虑信号与动力线路的分布。而在手术机器人关节电机（ERM小尺寸，外径尺寸14/16/19/29mm）中，定制化程度较高，支持低转速下高扭矩稳定输出，低噪音特征提升手术环境舒适度，走线设计需要兼顾微型化与医疗场景下的可靠性要求。
结语
中空无框电机的走线设计并非单一环节的优化，而是电机结构、驱动器通讯方式与整体系统集成之间的协同结果。义聚鑫科技依托ERM/ERH系列无框电机、MTL系列DD马达以及Denali、Capitan系列伺服驱动器，围绕空间集成、运动稳定性与散热效率等痛点，形成了覆盖3C自动化、半导体、锂电设备、精密加工及检测、人形机器人、医疗设备和手术机器人等多行业领域的电驱产品体系。公司团队由资深销售、研发、应用人员组成，秉持感恩、高效、专业、创新的服务宗旨，为客户提供从无框电机、DD马达到驱动器的一站式方案。目前，义聚鑫科技已与MEDBOT（微创机器人）、United Imaging（联影医疗）、Goertek（歌尔股份）、Han's Laser（大族激光）、Mindray（迈瑞医疗）、NAURA（北方华创）、JCET（长电科技）等客户展开合作，并服务于比亚迪、中电科、北航、中科信、上海交大等机构，在实际项目中持续验证中空走线结构与集成化设计的适配性。
