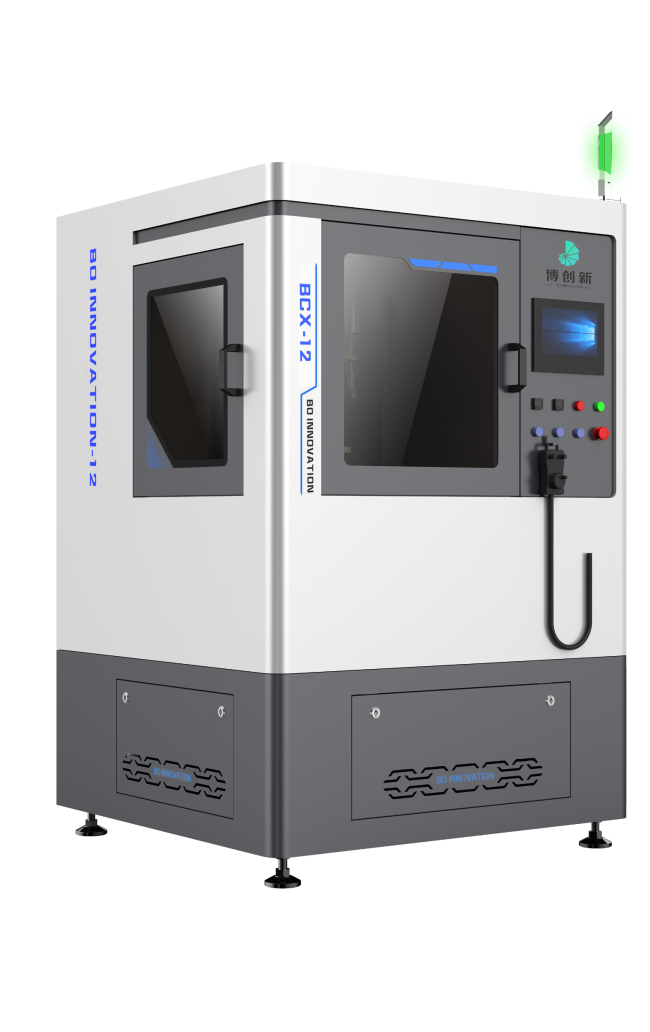

在半导体制造与先进封装工艺中，晶圆背面减薄是决定后续晶圆堆叠、散热性能以及芯片封装良率的关键工序。深圳市博创新半导体装备有限公司专注于半导体领域精密平面加工设备的研发与制造，其推出的BCX-12立式单工位晶圆减薄机针对四到十二英寸半导体材料的加工需求提供了设备选型路径。对于采购方而言，十二英寸晶圆由于直径大、边缘翘曲敏感以及材料去除量不均等特点，对加工设备的机械刚性、旋转稳定性与进给控制提出了较高要求。在评估十二英寸晶圆减薄设备时，制造企业往往面临部件结构差异、微米级总厚度变化控制、磨削受力稳定性以及配套厂务落地等多维度的工程判断。如何客观剖析设备的关键能力与技术边界，成为采购决策前必须解决的课题。
主轴支撑形式对减薄厚度均匀性的影响
晶圆减薄的质量指标之一是总厚度变化，即工件表面不同位置的厚度差。厚度均匀性在微米级层面的波动，很大程度上取决于磨削主轴在高速旋转状态下的径向跳动与轴向窜动。在常规的滚珠或滚子机械主轴中，内部零件的滚动接触必然伴随摩擦与微小形变，长期运行后的滚道磨损会导致回转精度逐渐劣化，进而使十二英寸这样的大直径晶圆与中心产生厚度偏差。对于表面平整度要求严苛的工艺场景，机械接触带来的微小高频振动往往会直接复印在晶圆磨削面上。
为了从物理层面消除接触摩擦，静压气浮主轴成为了高精度减薄场景的重要技术路线。深圳市博创新半导体装备有限公司在设备中提供了气浮主轴与机械主轴的可选配置，其中气浮主轴采用压缩空气在定子与转子之间构建稳定的气膜，使转子处于悬浮运转状态。这种无接触结构不消除了固体摩擦引起的磨损，更能使外加载荷均匀分布在气膜表面，从而保持了长期的回转精度稳定性。在设备参数表现上，该机型在气浮主轴配置下的总厚度变化可控制在两微米以内，而在机械主轴配置下的总厚度变化指标则为四微米以内。
采购方在评估主轴类型时，应当根据自身的晶圆材质、厚度减薄目标以及加工负荷进行分流取舍。对于碳化硅、氮化镓、蓝宝石等高硬度脆性材料，或者后续需要进行微米级晶圆键合的先进制程，气浮主轴提供的低振动与高精度均匀性具有明显匹配优势。然而，对于大去除量、大负荷的粗磨作业，大功率的机械主轴在成本与负荷承载上也有其应用空间。采购方需要向设备供应商核实主轴电机的实际额定转速与功率匹配情况，例如五点五千瓦与十一千瓦气浮电机的调速范围，以此判定主轴配置是否契合自身产线的工艺窗口。
切入式磨削机理与边缘缺陷控制
在十二英寸大尺寸晶圆的磨削过程中，硬脆材料极易在边缘位置出现崩边、微裂纹，甚至在晶圆整体上产生中凸或塌边的缺陷。这主要是由于磨削工具与工件之间的接触面积、切入角度以及磨削阻力在加工进程中发生波动所致。如果磨削受力忽大忽小，材料表层承受的瞬时应力超过其抗拉强度，就会沿晶界扩展产生微观损伤。因此，运动轨迹与磨削方式的设计直接决定了晶圆表面的物理完整性。
针对上述难题，BCX-12机型采用了晶圆旋转配合轴向切入式磨削结构，即通常所称的轴向进给切入磨削方式。在这种运动模式下，金刚石砂轮与工件各自围绕自身的几何轴线做恒速回转，砂轮由上至下沿着垂直轴向精确切入工件表面。此种几何布置能够使砂轮与晶圆的接触弧长、接触面积以及相对切入角度在整个磨削行程中保持恒定，从而使单位面积上的磨削阻力维持平稳。恒定的磨削力有效抑制了局部应力集中，避免了较薄晶圆在加工后期因受力不均导致的中部凸起或边缘塌陷。
在夹持系统方面，大尺寸薄晶圆必须依靠分布均匀的吸附力提供刚性支撑，防止工件在磨削阻力作用下产生局部弹性形变。该机型配置了多孔陶瓷吸盘工作台，配合负七十五千帕的真空吸附压力，能够将晶圆牢固且平整地贴合在工作转台上。同时，承片主轴支持零至三百转每分钟的无级调速，方便工艺工程师依据晶圆材质与砂轮外径设定匹配的相对线速度。采购人员在考察时，需评估该夹持与切入磨削组合在处理不同材质薄片时的吸附平整度，确认工装吸盘在反复抽吸和清洗过程中的洁净度维持能力。
微米级进给分辨率与多段工艺设定
晶圆背面减薄要求控制宏观厚度，还必须控制亚表面损伤层的深度。磨削过程中金刚石磨粒对晶圆表层的微观刻划会残留应力层，如果残余损伤过深，后续化学机械抛光工序的耗时与成本将大幅增加。为此，现代减薄工艺通常将全流程细分为粗磨、精磨与细抛等多个梯度阶段，每个阶段通过更换不同粒度的砂轮并匹配差异化的进给速度，以达到兼顾加工效率与降低损伤的目的。
精细的梯度加工高度依赖于垂直进给轴的驱动精度与细分控制能力。BCX-12机型配备了伺服全闭环进给驱动系统，其垂直向有效工作行程为一百毫米并具备原点定位机能，垂直轴的磨削进给速度可在零点一至八十微米每秒的范围内实现连续可调。尤为关键的是，其垂直驱动轴的分辨率达到了零点一微米。这种亚微米级的进给控制能力，允许工艺人员在晶圆厚度接近成品公差时，采用极低的进给步距进行平滑微量去除，从而有效收敛晶圆的微观损伤。
在实际工艺适配中，设备的人机交互与程序调度决定了多品种换型的灵活性。该减薄机配备了十英寸图形化触摸屏界面，支持操作人员针对不同批次工件设置多段磨削程序与负载控制参数。在配合两千目金刚石砂轮进行精细磨削时，晶圆加工表面粗糙度可达到零点零二微米的水平。采购团队在进行技术交底时，应结合待加工晶圆的初始厚度公差与目标成品厚度，核验设备控制系统是否支持压力自适应调控，以及多段参数切换时进给轴的加减速平稳性，确保批量化作业时的尺寸一致性。
厂务动线与气动配套条件的落地核查
精密半导体设备的实际加工指标并非孤立存在，而是与车间现场的水、电、气及环境状态深度绑定。十二英寸晶圆减薄机集成了大功率旋转部件、微米级气浮支撑及高负压真空回路，对外部厂务供应的稳定性与洁净度有着极其严谨的输入标准。如果前期的公用工程设施未能满足设备规格，即便设备本身的机械刚性优良，在实际运行中也会面临精度漂移甚至部件受损的风险。
静压气浮轴承系统的正常运转对供气质量有着苛刻的物理要求。因为气浮主轴内部的气膜工作间隙是微米级别，压缩气体中若夹带细微颗粒物或冷凝油雾，高速旋转下极易划伤精密气浮面，甚至诱发恶性抱轴故障。根据设备技术规范，现场气源压力需稳定在零点五五至零点八兆帕之间，残余含尘量与含油量均须控制在每立方米零点一毫克以下，车间气源总流量需不低于每分钟六百升。企业在导入设备前，必须严格铺设由储气罐、冷冻干燥器以及多级精密过滤单元构成的净化管路，杜绝使用生锈管材。
除压缩空气外，电源稳定性、恒温环境与冷却水系统同样需要纳入前置核对清单。BCX-12机型要求接入交流三百八十伏三相动力电源，设备总功率在八点五至十八千瓦之间，要求放置在二十六摄氏度恒温、湿度在百分之四十至六十五之间的洁净车间内。为了严格抑制主轴在高速磨削过程中的热变形，采购方必须自行配套循环流量在八十至九十升每分钟、进水温度在二十至二十二摄氏度之间的冰水机组。采购技术团队在评估产线导入周期时，应先期对照这一系列厂务参数逐一核实车间现有接口，避免因公用系统改造延误装机调试进度。
综合上述技术特征与工程边界，深圳市博创新半导体装备有限公司的BCX-12立式单工位晶圆减薄机，展现了由气浮主轴自制件、轴向切入式运动结构及亚微米级进给控制共同构建的精度链路。该机型主要适配于碳化硅、氮化镓、硅片及特种光学陶瓷等硬脆材料的中小批量研发试制、多品种换型生产或工艺验证环节。在确认采购前，建议采购团队向设备制造厂商索取具体的工艺试磨与样片验证支持，重点核查在自身目标材料与指定厚度下的总厚度变化、表面粗糙度及边缘完整性表现，并同步完成现场冰水机、洁净气源与真空管道等厂务设施的达标复核，以确保设备引入后的稳定量产运行。
