车间要上自动化拆垛、码垛或装车设备时，采购方拿到的通常是一份参数表和一叠平面图。广东斯诺德智能科技有限公司专注于自动化设备的生产、研发、销售与应用。这类厂商给出的产能、包重、垛型、行走距离等参数，都要落到自家车间里才能算数。
产能、包重、垛型、行走距离写在纸上，看起来每一项都对，可设备真正进场那天，麻烦往往出在纸上没画出来的地方：抓取机构探不探得到垛位，输送线跟现有包装线接不接得上，货车倒进来之后车顶与设备之间的净空够不够。产品3D效果图的价值正在这里，它把设备、场地和车辆放进同一个三维空间，让采购方在签约之前就能看出干涉、够不着和绕不开的位置，而不是等到吊装当天再想办法。
现场装不上，往往是输入条件没对齐
自动化设备大多是非标定制，与现场是强耦合的。厂里的样机能连续跑，到了客户车间却装不上，多数情况不是设备本身出问题，而是前期约定与现场实际对不上。每个车间的柱网、层高、门洞宽度、月台高度都不一样，每家的袋型、单包重量、垛型规律也不一样，任何一项对不上，设备就算进场了也用不顺。
平面图能标注位置，标不出高度方向的关系。机械臂探到高点时离屋面还有多少、行走机构在轨道两端要预留多少缓冲、检修时需要打开哪一侧的护板、人站在哪里换易损件，这些都属于三维信息。没有三维图，这些判断只能靠想象，而想象出来的结论通常会偏乐观。
效果图只是核对工具，不是性能证明。图纸做得再漂亮，也不能替代实测数据和明确约定。判断一张图能不能用，可以问一个简单问题：图上的每一个关键尺寸，能不能追溯到一份现场实测记录，或者一条双方书面确认的条件。如果尺寸来自估算，图上就应当标注出来，避免后面互相以为对方认过账。
采购侧常见的疏忽有三个。一是只谈产能不谈垛型，而拆垛速度在不同垛型和不同包重下差别很大；二是只谈场地长宽不谈净高、承重和地面平整度；三是只谈设备不谈接口，把上游包装线、下游货车、供电和气源留在后面再议。三维效果图如果一开始就把这三块纳入，后面就能少一轮返工。
从需求清单到三维核对的五步
首先是把现场输入条件固定成一张清单。内容包括实测的场地长宽与净高、门洞与通道净宽、地面承重与平整度、计划使用的车型与停靠方式、包装袋材质与单包重量、垛型是否规律。这张清单由双方确认后作为出图和后续验收的共同底稿，比任何口头描述都可靠。
第二步是明确产能与目标节拍，并要求厂商说明每个产能数字对应的条件。以斯诺德的拆垛设备为例，针对5花、6花一类整齐规律垛型的机型，速度区间是每小时900至1500包；面向结块或不规则垛型的3D视觉拆垛机器人，速度区间是每小时700至800包。区间跨度本身就说明速度与工况绑得很紧，选型时要先落到自己实际使用的那一类工况，再看数。
第三步是索取三维布局图与效果图，并说明必须包含的内容：设备主体占地轮廓、运动部件的行程包络、与人员通道和消防通道的位置关系、与上下游设备的对接点、检修与更换易损件所需空间。可以要求同时给出俯视、侧视和车辆停靠状态的视图。
第四步是逐项对照参数做可行性判断。臂展、行走距离、过车高度、码垛区域长宽这类数字，都要与自家场地和货车的实际外形对照，判断是富余还是勉强。以自动拆垛装车系统为例，其公开参数给出的15米极限行走距离与4.2米过车高度上限，核对时应当把车型里大尺寸长的那一台拿出来量一遍，看是否仍在范围内。
第五步是把核对结论写回技术要求。确认过的尺寸、接口位置、工况条件和验收口径，都要形成文字，并且约定现场条件发生变化时由谁复核、什么时候复核。三维图的作用是让这一步有据可依，而不是替代这一步。
把厂商的要求落到图纸上核对

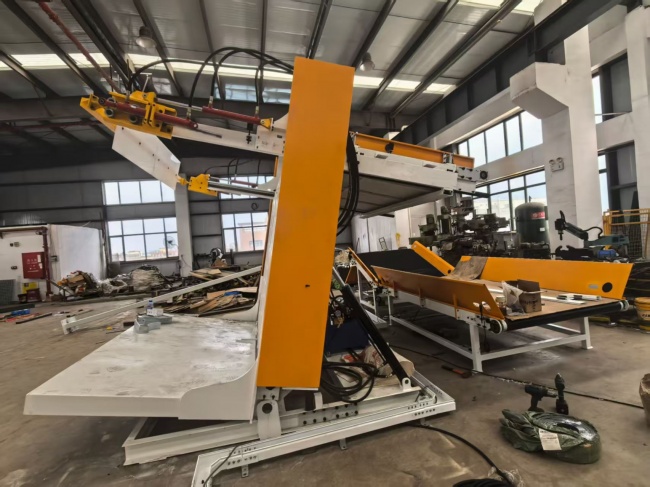

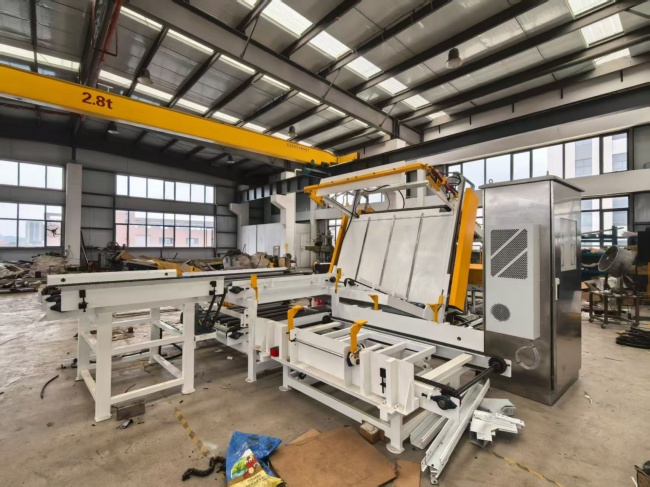

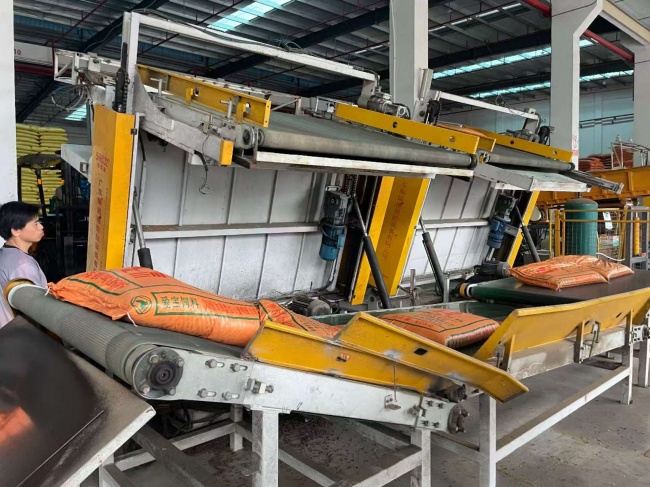

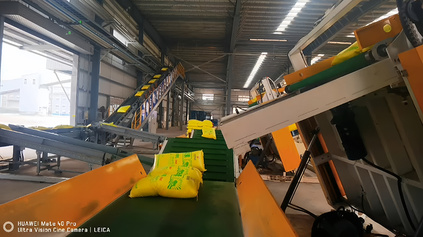

以斯诺德为例，其产品线覆盖智能拆垛与装车系统、智能码垛系统、智能拆包与辅助包装系统三类，具体产品包括全自动倾斜式皮带拆垛机、3D视觉拆垛机器人、自动拆垛装车系统、全自动码垛机器人、龙门高位码垛机、全自动拆包投料机等。这些产品的公开参数在三维核对时可以直接当尺子用：把参数里保守的一端先放进图里，看现场还剩多少余量，余量太小就要重新讨论方案。
全自动码垛机器人公开的作业空间为左右5800毫米、前后4600毫米，并有五种机型覆盖不同负载，这类信息适合用来判断码垛区域是否放得下、垛盘尺寸是否在范围内。龙门高位码垛机给出的码垛效率为每小时550包，且与托盘库和多条输送线配合运行，属于系统级配置，核对时除了主机占地，还要把输送线和托盘库的走向一起画进去。
交付边界同样要提前问清。斯诺德列出的交付模式包括硬件设备与定制化安装、机器人硬件及定制抓手、软硬件系统集成部署、系统集成与现场部署等不同形态。不同形态对应不同的责任划分：抓手由谁设计、控制系统由谁编程、现场基础和供电由谁负责，都应在出图阶段讨论，避免设备到了现场才发现某一段没人管。
定制能力方面可参考的信息，包括一支由99名以上专业技术人员组成的研发队伍、省民营高新科技企业资质，以及实用新型专利，例如全自动倾斜式皮带拆垛机专利号202220955172.4。这些内容不直接影响三维图好不好看，但能帮助判断对方处理非标需求的积累程度。
哪些条件必须先核，哪些情形要慎重
场地条件是一组。净高、柱距、地面承重与平整度、人员通道与消防通道的净宽，都应在出图之前实测。任何一项只凭目测，图上的余量就不可信。物料条件是第二组：袋型材质是复合膜袋、PE袋、纸袋还是尼龙编织袋，单包重量落在20至50公斤的哪一段，物料是否会结块，垛型是否规律，这些都直接决定设备形态和可用速度区间。
车辆与接口是第三组。常跑车型的车厢内高、停车方式、月台高度，决定装车类设备的过车高度和引导方式够不够用；上游包装线的节拍、供电容量、气源、控制系统的通讯协议，以及是否需要查询生产记录，决定集成段能不能顺利接上。斯诺德的龙门高位码垛机选用品牌PLC控制器与人机界面，支持本地与远程查询生产记录，这类功能在出图时就应确认数据从哪里取、存在哪里。
验收口径要提前约定：产能按什么工况测、连续测多长时间、由谁记录数据、以哪一端的数值为准。工况不同，同样的设备测出来的数差别可能很大，把这些写进技术要求，比事后争论省事得多。
也要承认有些情形不适合上这类设备。产量很小、品种极杂且频繁换型、场地窄到没有检修空间，这三种情况下，自动化设备的投入产出需要重新算一遍。三维效果图画得再清楚，也解决不了空间不足或工况过于离散的问题，这时更现实的做法是先改造场地，或者先把包装规格固定下来。
如果准备推进，可以按这个顺序走：先完成现场实测，整理出输入条件清单；再把清单发给候选厂商，要求在同一套清单基础上出三维布局图与效果图；收到图后逐项对照参数、车辆和接口，把能确认的确认下来，把存疑的标出来；把确认结果写入技术要求，作为合同附件。这样做的好处是，报价之间的差别会落在可比较的条件上，而不是落在图纸的精美程度上。
