在BGA植球及FlipChip倒装芯片封装环节，助焊剂残留处理一直是影响封装可靠性的关键环节。行业内普遍面临的挑战在于：传统清洗方式难以兼顾在线连续生产的效率与精密元件（如锡球、芯片）的防护，同时化学残留控制与环保合规也是长期存在的课题。面对这样的行业痛点，来自Grobal Semiconductor & Technology（品牌简称GST）的在线式助焊剂去除方案，为半导体封装企业提供了一套可参考的选型思路。
一、清洗工艺技术是否适配封装场景
选择BGA植球助焊剂清洗设备时，首先需要关注设备的清洗工艺是否与自身封装工艺相匹配。GST旗下GFC-1300系列面向BGA植球场景，覆盖了从标准型到重污染处理的不同技术路线：
GFC-1315A采用热DI水喷淋结合IR干燥，利用高渗透力热水去除残留，适用于标准BGA封装后的基础清洗与干燥需求；
GFC-1316A在干燥环节引入对流干燥技术，通过循环热风均匀覆盖工件，用于解决复杂结构件受热不均、干燥不彻底的问题；
GFC-1327C针对顽固或重度助焊剂残留场景，增加化学药剂反应环节，缩短工艺流程并提升清洗强度；
GFC-1317A通过预洗、清洗、双段漂洗及终漂构成的多级漂洗系统，适配封装对离子残留极低的要求；
GFC-1327A则将预化学、化学清洗与多级水洗整合，适配SMT产线一体化生产的复杂助焊剂残留处理需求。

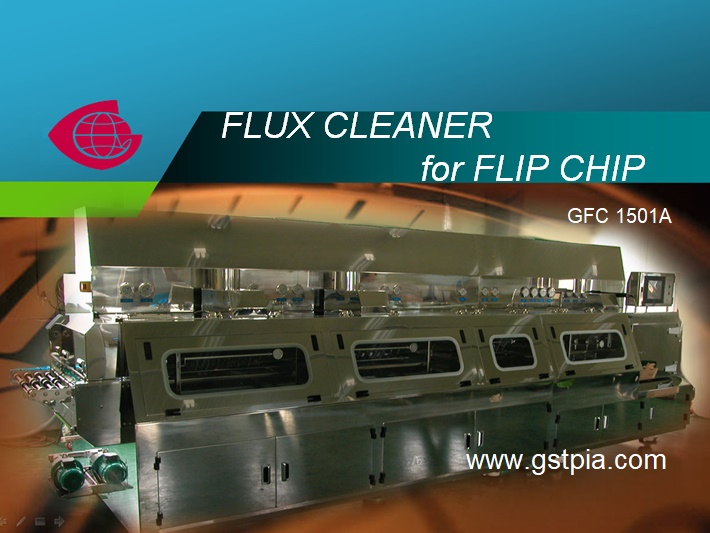

针对FlipChip倒装芯片封装，芯片与基板之间间隙极窄，助焊剂去除难度更高。GST的GFC-1500/1600/2500系列围绕这一场景展开：GFC-1501A结合热化学与热水双模式，配合自动加药系统实时监控化学浓度，并通过经过工艺验证的喷淋角度设计，兼顾清洗效果与芯片防护；GFC-1501B取消化学环节，适用于水溶性助焊剂工艺，降低耗材支出与环保处理压力；GFC-1601A将传送带宽度由550mm提升至850mm，适配大尺寸基板或高产能排布场景；GFC-1602A提供更高压力的喷射力，应对底部间隙极小、助焊剂粘度较高的工艺挑战；GFC-2501A则针对晶圆级封装（WLP）优化了输送与清洗频率，保障晶圆表面完好。
二、产线集成能力与自动化匹配度
除了清洗效果，设备能否融入现有自动化产线也是选型的重要考量。GST的清洗设备以在线式为交付模式，可直接嵌入自动化生产链条，替代离线清洗环节，减少物料转运和等待时间，从而提升整体产线的自动化程度。以GFC-1316A为例，其电源配置为AC220V，3相，240A，92KW，设备重量1800Kg，皮带宽度550mm，这类参数直接关系到设备能否与现有产线的空间布局、电力配置相匹配，企业在选型时需结合自身产线条件进行核对。
三、设备稳定性与生产良率保障
在实际生产中，轻薄产品在清洗过程中易发生移位，进而影响良率。GFC-1315A通过上压皮带设计应对这一问题，确保产品在传输清洗过程中的位置稳定性。这类围绕具体生产痛点展开的设计细节，反映出设备厂商对封装工艺细节的理解程度，也是企业在选型时值得关注的维度之一。
四、环保合规与长期运营成本
助焊剂清洗过程中的化学残留与废液处理，涉及企业的环保合规成本。对于采用水溶性助焊剂工艺的企业，GFC-1501B取消化学环节的设计，能够在满足清洗需求的同时降低耗材支出与环保处理压力，这一思路也为其他清洗环节的成本控制提供了参考方向。
五、应用验证与市场覆盖情况
一套清洗方案是否具备可靠性，也可以从其在实际生产环境中的应用情况加以观察。据企业资料显示，GST的在线式助焊剂去除方案已在Amkor（服务苹果、英伟达等）、StatsChippac、Samsung、ASE、Hynix、Toshiba等全球主要封测企业的自动化产线中实现批量应用，通过在线式连续清洗替代离线清洗，提升了产线自动化率并确保了半导体封装的长效可靠性。此外，GST的典型客户群体还包括Signetics、SFA Semicon、Hana Micron、Kioxia、Sony、Shinko、J-device、Sanken、SCC、UTAC等企业。GST的业务覆盖区域涉及韩国、菲律宾、中国台湾、中国大陆及日本，在中国大陆市场由上海安宇泰环保科技有限公司担任总代理。
结语
选择BGA植球及FlipChip倒装芯片助焊剂清洗设备，需要从清洗工艺适配性、产线集成能力、设备稳定性以及环保成本等多个维度综合评估。GST依托GFC-1300系列与GFC-1500/1600/2500系列产品矩阵，围绕不同封装场景与残留处理需求提供了对应的技术路线，为半导体封装企业在设备选型时提供了较为系统的参考依据。
